SIMULADOR TINKERCAD

Basico 1

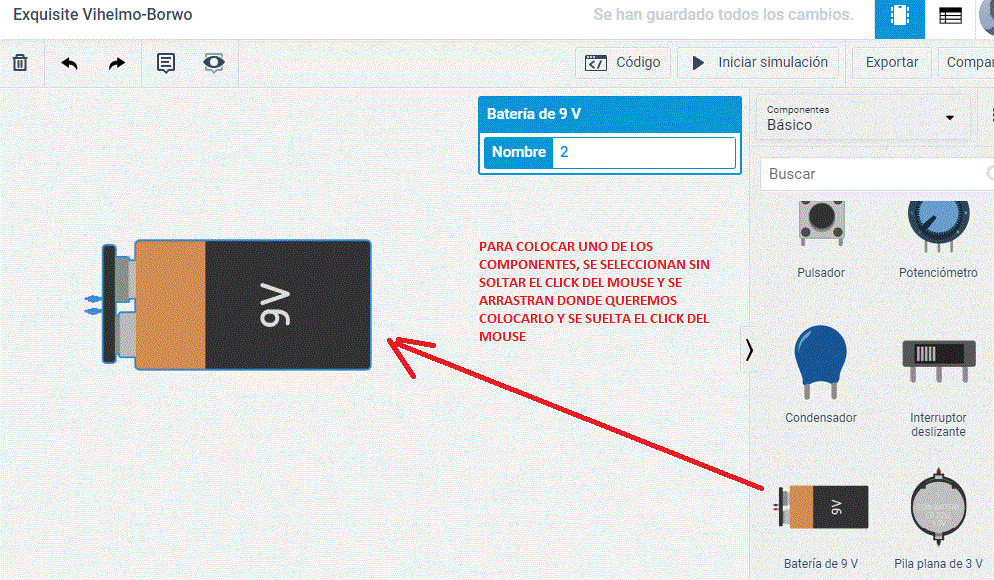

En la parte derecha podemos ver todos los componentes basicos, para aprender a colocar componentes tenemos que seleccionarlos y arrastrarlos a la parte izquierda, vamos a colocar una bateria de 9 voltios como nos muestra la imagen

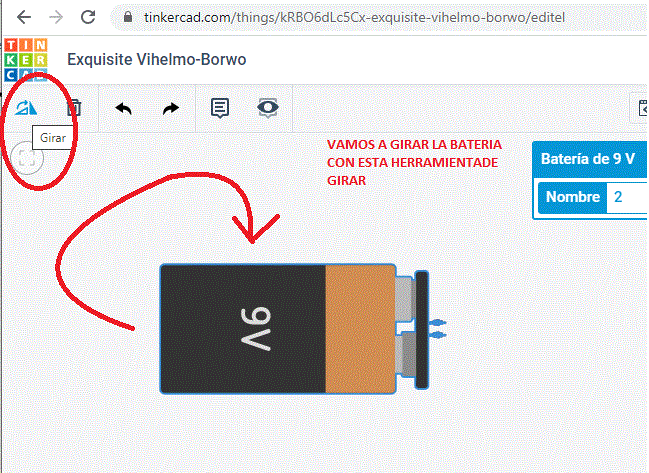

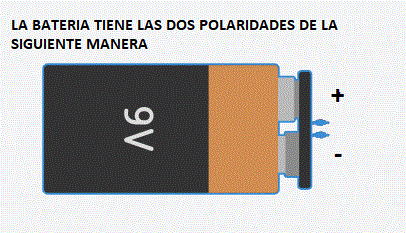

vamos a girar la bateria de 9 voltios haciendo click en la herramienta girar

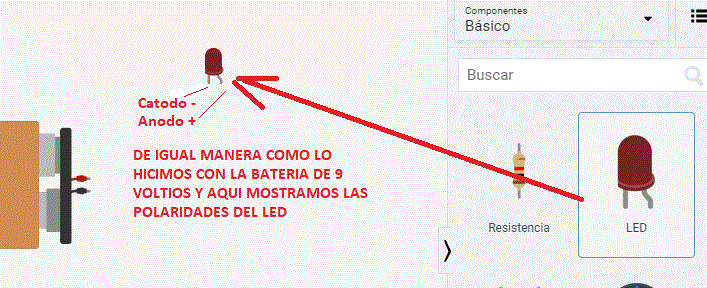

Ahora vanos arrastrar un LED donde de igual manera tiene su doble polaridad con el Catodo ser negativo y Anodo el positivo

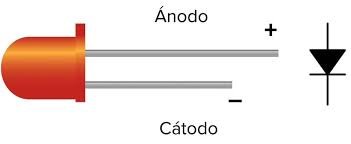

Los LEDS originalmente son asi donde la patita larga es el Anodo (positivo) y ka patita corta es el Catodo (negativo) en el simulador identificamos la patita larga a la que esta tocida

ahora para proteger el LED ya que 9 voltios es demasiada energia para el LED, las resistencias sirven para proteger componentes y no quemarlos asi que pondremos una resistencia en la parte izquierda de la misma manera como lo hicimos con los demas componentes

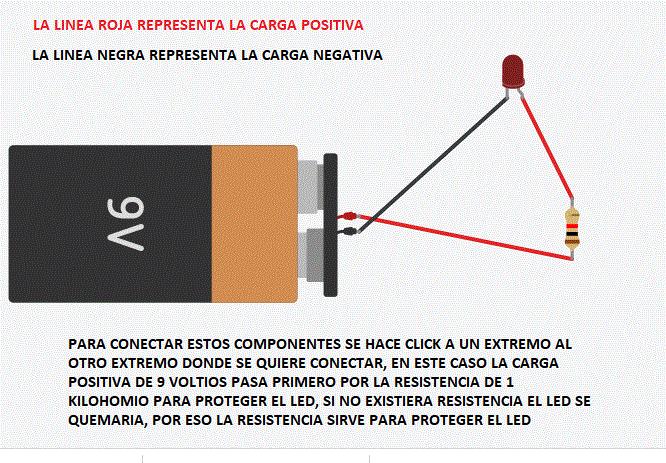

Ahora haremos la conexion de los tres componentes de la siguiente manera

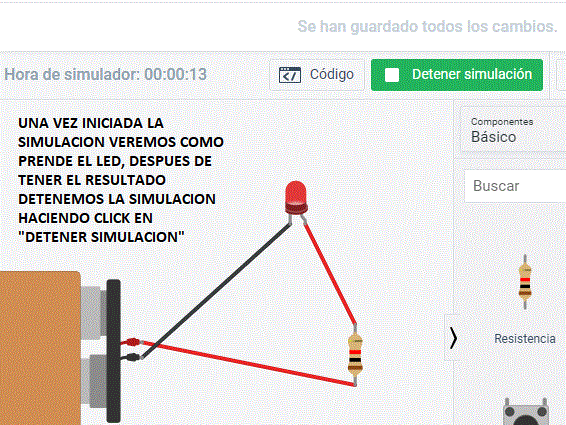

Ya que tenemos toda nuestra conexion lista probamos el simulador haciendo click a Iniciar Simulacion
